Sistemas Geotécnicos
Micropilote TITAN

El corazón del sistema es el micropilote TITAN autoperforante que transfiere cargas al subsuelo. Los micropilotes pueden transferir tensión, compresión y cargas cíclicas y se utilizan para asegurar estructuras.

ISCHEBECK puede suministrar los micropilotes en función de las diferentes aplicaciones: anclajes, cimentaciones y recalces, arriostramientos, estabilización de taludes, túneles, minería, etc.

Los micropilotes TITAN están aprobados de acuerdo con la Homologación Técnica Nacional / Permiso de Técnica de Construcción No. Z-34.14-209 emitido por el Deutsches Institut für Bautechnik (DIBt) y son los únicos pilotes tubulares con lechada de cemento que se pueden utilizar para aplicaciones permanentes que superan los 100 años.

Las siguientes son solo algunas de las ventajas convincentes de los micropilotes TITAN:

Array
(
    [id] =>
    [classes] =>
    [headline_1] =>
    [headline_2] => VENTA
    [subline] => ¡Contacte con nosotros para más información!
    [bg-image] => 12901198
    [link] =>
)

Array
(
    [id] =>
    [classes] =>
    [headline_1] =>
    [headline_2] => VENTA
    [subline] => ¡Contacte con nosotros para más información!
    [bg-image] => 12901198
    [link] =>
)

VENTA

¡Contacte con nosotros para más información!

Ventajas convincentes –
micropilote TITAN

Ventajas de diseño

Sistema homologado de acuerdo con la legislación de edificación
Planificación rápida y sencilla
Diversas aplicaciones, incluso con condiciones de contorno difíciles
Apto para todo tipo de suelos

Ventajas de ejecución

Método de instalación estándar independientemente del tipo de aplicación
Adecuado para su uso en sitios confinados, también
Instalación rápida, in situ
No se ve afectado por las condiciones cambiantes del terreno
No se necesita montaje adicional

Ventajas para promotores

Sin costos continuos para monitorear las pruebas
Protección permanente contra la corrosión
Método de instalación altamente fiable
Evita mayores intervenciones en obras existentes
Sistema económico

TITAN Micropile
Una visión general del sistema

Nuestro sistema de micropilotes TITAN garantiza la máxima seguridad, pero al mismo tiempo la máxima rentabilidad para su proyecto de construcción. Todos los componentes están disponibles en tamaños diferentes para adaptarse a los diversos requisitos de carga. Esto garantiza la eficiencia y la flexibilidad para adaptarse a diferentes condiciones y aplicaciones del terreno.

Detalles en cabeza
Disposición en cabeza adecuada para cada tipo trabajo

Ya sea como anclajes para soportes de tablestacas, para cimentaciones de hormigón armado o para la estabilización de taludes, podemos proporcionar el detalle en cabeza adecuado para cada aplicación.

Estandarizada
Cálculos típicos verificados

Para obtener más información, consulte nuestro folleto sobre los detalles en cabeza de pilote.

Ir a los folletos

TITAN Barra Hueca Acero
con función 3 en 1

El tubo roscado, de acero estructural de grano fino funciona como varilla de perforación, tubo de inyección y elemento de armado.

Capacidades portantes características entre 190 kN y 3132 kN
Las propiedades de la barra garantizan una protección permanente contra la corrosión
Calidad del acero según las normas europeas

Ver las funciones en detalle

Manguito de empalme
forma una conexión estructural (tensión/compresión)

Para cargas cíclicas y dinámicas
Transferencia óptima de energía de impacto
Hasta 250 bar

Centrador
para perforación concéntrica

Ayuda a garantizar una dirección estable durante la perforación
Asegura un recubrimiento consistente de lechada de cemento

Cuerpo de inyección

Garantiza la protección contra la corrosión
Cargas transferidas al terreno
Adherencias de un 20% mayores que con perforación encamisada

Ver sección a través de cuerpo de inyección

Bocas

Disponibles en diferentes tamaños para cada tipo de suelo
Por favor, pregunte por nuestra lista completa

Más información

smartTITAN
Services

Descubre smartTITAN

Un método de instalación
para todas las aplicaciones

Independientemente de las condiciones del terreno y la aplicación particular, los micropilotes TITAN siempre se instalan utilizando el mismo método.

También se pueden utilizar en condiciones cambiantes del terreno
No se requieren herramientas de perforación adicionales
Sin múltiples etapas de inyección
Instalado según la homologación de idoneidad técnica DIBt Z-34.14-209
Una operación – dos pasos

Paso 1
Perforación directa

Se inyecta una suspensión de cemento a través de la barra de acero hueca y se expulsa a través de las aberturas de lavado en la boca, durante la perforación.
La suspensión de cemento funciona como un fluido de lavado y de perforación evitando que las paredes del taladro colapsen.
El cemento forma un encastrado mecánico con la microestructura del suelo, generando una mejora en el terreno.

Paso 2
Inyección dinámica

El fluido del paso 1 es desplazado por una lechada de cemento definitiva de proyecto (relación w/c = 0.4–0.5).
Se forma un cuerpo de lechada, creando una alta adherencia en el terreno.

Áreas de aplicación
Sistemas geotécnicos

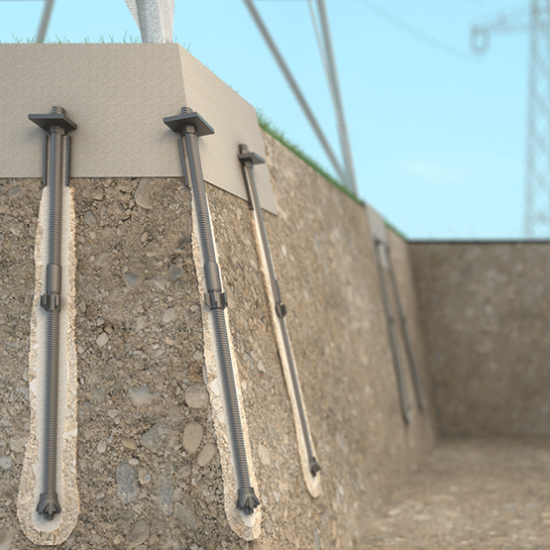

Cimentaciones y recalces

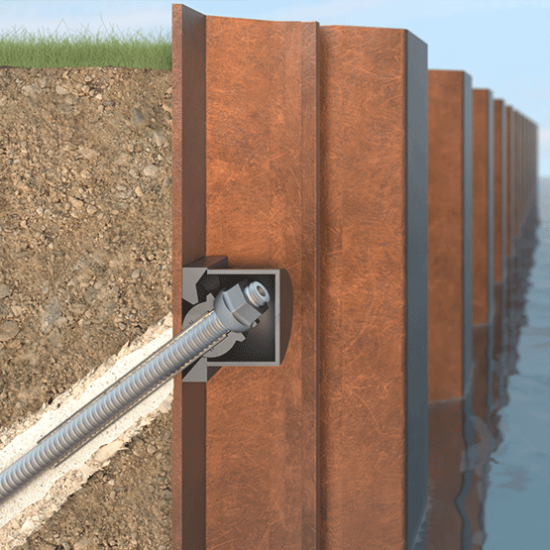

Anclajes

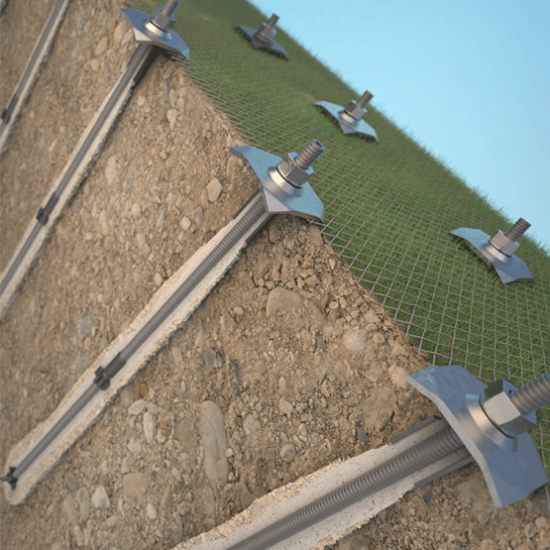

Soil nailing

DESCARGA DE CATALOGOS

Instalación / Montaje en Obra

Se pueden utilizar varios tipos de equipos para instalar micropilotes TITAN dependiendo del tamaño de la barra de acero hueca TITAN, el tipo de aplicación y las restricciones en obra.

Instalación con martillo manual

Para las barras de acero huecas más pequeñas, TITAN 30 a TITAN 40.

Instalación con carros de perforación

Perforadoras montadas sobre orugas para la instalación de todas las barras huecas de acero TITAN.

Instalación con mástiles de perforacion acoplados a maquinaria genérica (excavadoras)

Para las barras de acero huecas de tamaño más pequeño a moderado y especialmente adecuado para trabajos con difícil acceso.

Sistema
con Homologación

Los micropilotes TITAN cumplen con DIN EN 14199 junto con las especificaciones técnicas alemanas DIN SPEC 18539, que requieren una aprobación técnica.

Nuestro producto ha sido galardonado con la Homologación Técnica Nacional / Permiso de Técnica de Construcción No. Z-34.14-209 “Sistema TITAN para uso como micropilote” por el Instituto Alemán de Tecnología de la Construcción (DIBt).

Esta Homologación Técnica Nacional / Permiso de Técnica de Construcción regula el diseño e instalación de micropilotes TITAN en Alemania de conformidad con la ley de construcción cuando se utilizan en la construcción de estructuras permanentes.
